ADataMatrix10 x 10is het kleinste ECC 200 DataMatrix symbool, bestaande uit een 10 x 10 raster dat wordt gebruikt om zeer kleine hoeveelheden gegevens te coderen.

Vanwege zijn minimale voetafdruk - vaak ongeveer 1 mm - de DataMatrix10 x 10wordt veel gebruikt in industrieën zoals luchtvaart, elektronica en medische apparaten, waar de markeringsruimte uiterst beperkt is.

Deze compacte grootte komt echter met strenge beperkingen. Een DataMatrix10 x 10kan slechts een paar tekens opslaan en vereist nauwkeurige controle over markerings- en scanningsomstandigheden.

Deze gids legt de grootte, capaciteitsgrenzen en wanneer het de juiste keuze is in echte toepassingen uit.

Wat is een DataMatrix 10 x 10? (Definitie en praktische betekenis)

Een DataMatrix10 x 10is een 2D barcode die bestaat uit10 rijen x 10 kolommen (100 modules)volgens de ECC 200-norm.

Hoewel het bestaat uit 100 modules, is een belangrijk deel van die ruimte gereserveerd voor structurele patronen en foutcorrectie. Dit laat slechts een minimale oppervlakte over voor de werkelijke gegevens, die fundamenteel bepaalt hoe het symbool in de praktijk wordt gebruikt.

Met andere woorden, de10 x 10formaat bestaat niet voor flexibiliteit, maar voorextreme ruimtebeperkingen.

DataMatrix 10 x 10 capaciteitslimiten (wat u eigenlijk kunt coderen)

De belangrijkste beperking is de gegevenscapaciteit, en dit is waar veel implementaties mislukken.

Hoewel het symbool 100 modules bevat, is slechts een klein deel beschikbaar voor werkelijke gegevens. De rest is voorbehouden voor:

• Finder patroon (L-vormige rand)

• Timing patroon

Foutcorrectie (Reed-Solomon, ongeveer 25%)

Als gevolg hiervan is de bruikbare payload uiterst beperkt.

Praktische capaciteitsgrenzen:

Volgens de ECC 200 specificatie is de maximale capaciteit van een10 x 10DataMatrix is:

•Numerisch: 6 cijfers

•Alfanumerisch: 3 tekens

•Binaire: 1 byte

Belangrijkste inzichten:

A10 x 10DataMatrix is niet "klein maar flexibel". Het isstrikt beperktZelfs een enkel extra teken zal het symbool dwingen uit te breiden.

Bijvoorbeeld, het proberen om "1234567" te coderen zal automatisch een12 x 12 symboolniet10 x 10.

Fysieke grootte van DataMatrix 10 x 10 (modulegrootte en stille zone)

Zodra de gegevens zijn gedefinieerd, is de volgende beperking fysieke grootte.

De uiteindelijke afmetingen zijn afhankelijk van deX-dimensie (module grootte). In hoogprecisie markeringssystemen kan dit zo laag zijn als 0,1 mm.

Typische fysieke afmetingen:

•Matrixgrootte:bepaald door de modulegrootte (X-dimensie), niet vast

•Rustige zone:minstens 1 modulebreedte aan elke kant

•Totale vereiste ruimte:hangt af van de grootte van de module en omvat de stille zone

Bijvoorbeeld, met een module grootte van 0,25 mm, een10 x 10DataMatrix zou ongeveer 2,5 mm x 2,5 mm zijn (exclusief de stille zone), en groter als de stille zone is inbegrepen.

Veel markeringsfouten worden niet veroorzaakt door coderingsfouten, maar door onvoldoende stille zone of slecht contrast rond het symbool.

DataMatrix-groottevergelijking (10 x 10 vs grotere symbolen)

Om te beslissen of10 x 10is passend, het helpt om het te vergelijken met de volgende grootte niveaus.

Praktische regel:Als uw gegevens zelfs enigszins complex zijn, is 10 x 10 meestal niet de juiste keuze.

Wanneer DataMatrix 10 x 10 te gebruiken (echte industriële toepassingen)

Vanwege zijn beperkingen wordt dit symbool alleen gebruikt in zeer specifieke scenario's.

1. PCB en Micro-Elektronica

Bij PCB-productie is de beschikbare markeringsruimte uiterst beperkt.Om binnen een10 x 10symbool, fabrikanten vaakgegevensformaten comprimeren (bijvoorbeeld basis-36 codering).

2. Medische instrumenten en implantaten

Chirurgische instrumenten moeten herhaalde sterilisatiecycli overleven.Labels afbreken snel, dus een permanente markering is vereist.

A10 x 10DataMatrix maakt traceerbaarheid mogelijkzonder invloed te hebben op de gebruiksvriendelijkheid of de structurele integriteit.

3. Luchtvaart- en precisiecomponenten

In de luchtvaart moeten zelfs kleine delen traceerbaar zijn.De markering mag het onderdeel echter niet verzwakken.

Dit creëert een perfecte case voor ultrakleine symbolen.

Direct Part Marking (DPM): Waarom 10 x 10 wordt gebruikt

In de meeste echte gevallen, DataMatrix10 x 10wordt gebruikt inDirecte onderdeelmarkering (DPM).

In plaats van etiketten af te drukken, wordt de code rechtstreeks toegepast met behulp van:

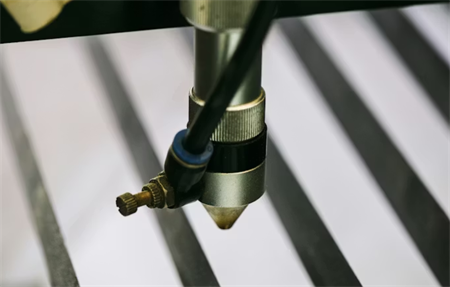

• Lasermarkering

• Dot peening

• Chemisch etsen

Het voordeel is duurzaamheid.De trade-off is datDe leesbaarheid wordt veel moeilijker te controleren.

Leesbaarheidsuitdagingen (en hoe ze op te lossen)

Op deze schaal is het genereren van de code niet het moeilijke deel.Het lezen is betrouwbaar.

Veelvoorkomende problemen zijn:

• Reflectie op metalen oppervlakken

• Laag contrast na het markeren

• Onvoldoende module definitie

Industrieoplossingen:

• Industriële visiesystemen (niet consumentenscanners)

•Dom verlichting om reflecties te verminderen

• Geoptimaliseerde laserparameters voor hoog contrast

Deze worden meestal gevalideerd volgens ISO DPM kwaliteitsnormen.

Hoe een DataMatrix 10 x 10 correct te genereren

Om succesvol een10 x 10symbool:

1.Houd de gegevens uiterst kort (6 cijfers of minder aanbevolen)

2.Gebruik ECC 200-compatibele coderingssoftware

3.Valideer symboolgrootte voordat u markeert

4.Testleesbaarheid onder echte omstandigheden

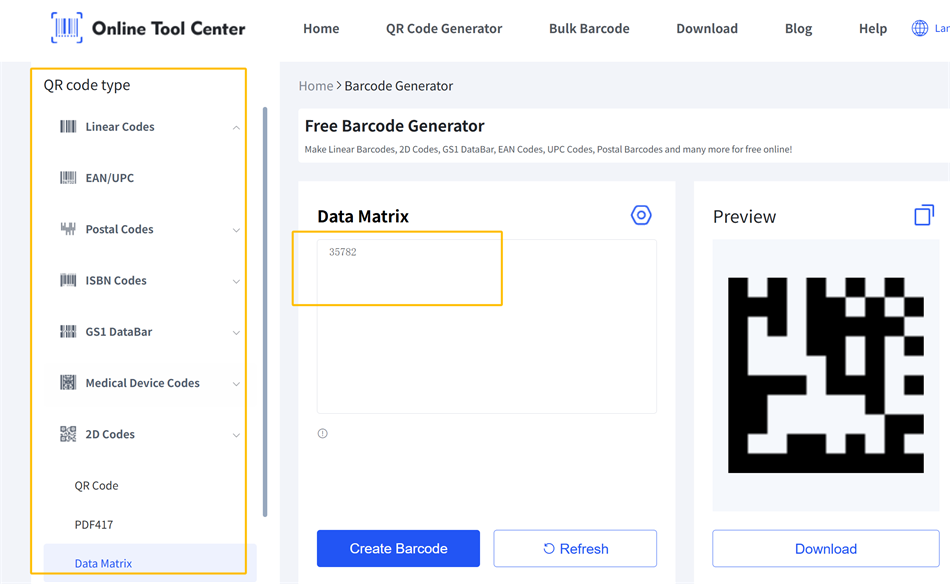

In de praktijk zijn er veelgratis online 2D barcode generatorendie snel een DataMatrix 10 x 10 kan maken. Het proces is meestal eenvoudig - voer gewoon uw gegevens in en de tool genereert het symbool automatisch.

Belangrijkste regel:Als uw gegevens van nature niet binnen de limiet passen, dwing het dan niet - gebruik in plaats daarvan een groter symbool.

Conclusie: Wanneer 10 x 10 de juiste keuze is

De DataMatrix10 x 10is geen barcode voor algemeen gebruik, maar een oplossing voor extreme ruimtebeperkingen.

Goed gebruikt maakt het traceerbaarheid mogelijk op de kleinste componenten. Onjuist gebruikt resulteert het vaak in onleesbare codes.

Uiteindelijk hangt succes minder af van het genereren van het symbool en meer van het ontwerpen van het hele markerings- en scanningsproces rond zijn beperkingen.

Veelgestelde vragen over DataMatrix 10 x 10

Q1: Wat is de kleinste DataMatrix grootte?

De kleinste gebruikte ECC 200 DataMatrix grootte is10 x 10.

Q2: Hoeveel gegevens kan een10 x 10DataMatrix winkel?

Tot 6 numerieke cijfers of 3 alfanumerische tekens.

Q3: Kunnen smartphones scannen10 x 10codes?

Sommige smartphones kunnen DataMatrix-codes scannen, maar voor10 x 10De betrouwbaarheid van het scannen van symbolen - vooral in DPM- of contrastarme omstandigheden - is vaak beperkt.
